La fuentes de alimentación y los diferentes tipos de existen.

Fuentes de alimentación
Fuentes de alimentación, para dispositivos electrónicos, pueden clasificarse básicamente como fuentes de alimentación lineales y conmutadas. Las lineales tienen un diseño relativamente simple, que puede llegar a ser más complejo cuanto mayor es la corriente que deben suministrar, sin embargo su regulación de tensión es poco eficiente.

FUENTE DE ALIMENTACIÓN FIJA
En electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan o suministran energía a su salida. Cabe mencionar que esta por si sola es la definición de una fuente de alimentación, pero también describe lo que es específicamente una fuente de alimentación fija, ya que solo da un voltaje periódicamente igual.

Componentes

S1: conmutador SPST
T1: Transformador
BR1: Puente rectificador
C1: Condensador electrolítico
C2: Condensador electrolítico
C3: Condensador electrolítico
C4: Condensador electrolítico

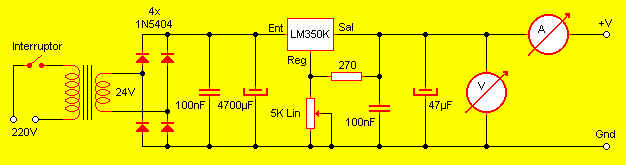

FUENTES REGULABLES

Las fuentes regulables, a diferencia de las fijas, contienen un arreglo que permite la manipulación de voltaje a la salida, esto se debe a que el usuario necesita un voltaje diferente al establecido en las fuentes fijas, ya sea solo para uso experimental o alimentación de un circuito de requerimientos diferentes.

Fuente simétrica

Seguro que en muchas ocasiones hemos necesitado una fuente capaz de suministrar diversas tensiones dentro de un amplio margen de valores. Del mismo modo y por causa de los distintos márgenes de consumo, habría sido útil que dicha fuente incorporara un limitador de corriente ajustable, por ejemplo; para cargar baterías Ni/Cd, en cuya carga como es sabido, necesita mantener constante la corriente de carga y que fuera cortocircuitable para usarla en circuitos cuyo consumo desconocemos.
